مقاييس ضغط رقائق الجسر الكامل 350 أوم 1000 أوم الموديل: سلسلة EB مادة الناقل: ألدهيد الفينول / بوليميد / إيبوكسي مستورد مواد القياس: رقائق معدنية (سبائك النحاس والنيكل أو كونستانتان أو كارما) المقاومة: 350،500،1000 أوم درجة حرارة التشغيل - 20 - + 80 درجة، نطاق تعويض درجة الحرارة +10-+80 درجة كل عبوة 40...
تصنيف المنتج
مقاييس سلالة الجسر الكامل
إرسال التحقيق
الوصف
معلمات التقنية

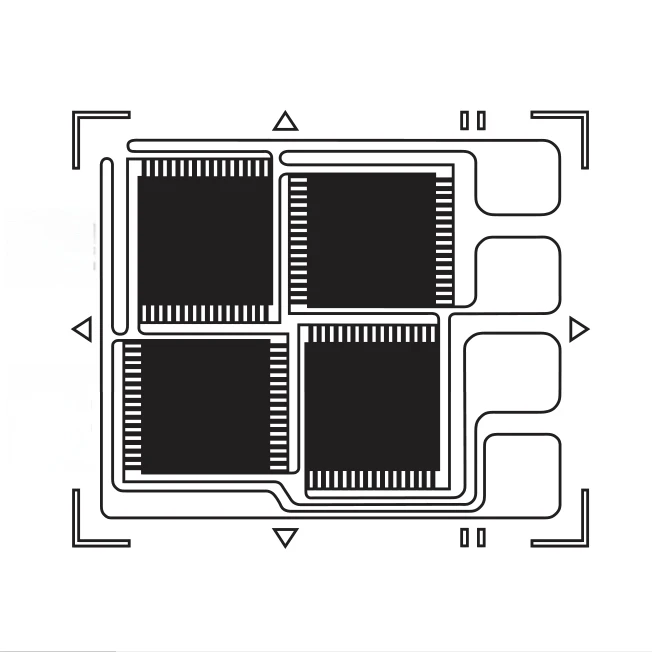

رقائق المقاومة مقاييس سلالة الجسر الكامل ذات الأسلاك المسبقة
الموديل: سلسلة EB مادة الناقل: ألدهيد الفينول المستورد / بوليميد / إيبوكسي مادة القياس: رقائق معدنية (سبائك النحاس والنيكل، كونستانتان أو كارما) المقاومة: 350,500,1000 أوم درجة حرارة التشغيل: －20-＋80 درجة، نطاق تعويض درجة الحرارة: ＋10-＋80 درجة
كل عبوة 40 قطعة، يمكن لحام الأسلاك النحاسية، أداء جيد أربع (4) نقاط لحام
أسلاك معلبه بطول 5 سم
نموذج
قياس حجم الشبكة (مم)
حجم الناقل (مم)
BF350-3EB
2.25×2.65
9.2×7.7
BF1000-3EB
2.25×2.65
9.2×7.7
ملحوظة:تتوفر نماذج وأحجام أخرى حسب طلب العميل
طلب:
محولات القوة:
تُعد المقاييس الجسرية الكاملة مثالية لتصنيع-محولات القوة عالية الدقة، والاستفادة من مبادئ شعاع الانحناء لإنشاء أجهزة دقيقة لقياس الوزن والقوى الأخرى.
الانحناء وإجهاد القص:
يتم استخدامها في تطبيقات مثل كمرات القص لتحديد إجهادات القص وقياس إجهادات الانحناء النقية، مع تكوينات متخصصة متاحة لإلغاء الإجهاد المحوري.
قياس الالتواء:
يمكن تكوين مقاييس ضغط الجسر الكاملة لقياس قوى الالتواء عن طريق تحديد ضغوط القص في عناصر مثل قضبان الالتواء.
قضبان التوتر/الضغط:
تُستخدم هذه المقاييس أيضًا لقياس التوتر والضغط في القضبان، مما يوفر حلاً قويًا لقياس القوة في المكونات الهيكلية.
أبرز
دقة عالية واستقرار:
تضمن الطبيعة المتكاملة لتكوين الجسر الكامل محاذاة دقيقة لجميع المقاييس الأربعة النشطة.
درجة الحرارة وتعويض الزحف:
غالبًا ما يتم تعويض مقاييس انفعال الجسر الكامل لدرجة الحرارة والزحف، مما يلغي تأثيرات التمدد الحراري وزحف المواد على إشارة القياس.
التثبيت المبسط:
يؤدي ربط الجسر بأكمله مرة واحدة إلى تبسيط عملية التثبيت مقارنة بمقاييس الضغط الفردية.
زيادة الموثوقية:
يؤدي التخلص من الأسلاك واللحام-بين الجسور إلى تقليل نقاط الاتصال، وبالتالي تحسين الموثوقية العامة وتقليل مصادر الأخطاء المحتملة.
كيف يعملون
يحتوي مقياس ضغط الجسر الكامل على أربع شبكات مقاومة كهربائية، تعمل بمثابة الأذرع الأربعة النشطة لجسر ويتستون.
عندما يتم تطبيق قوة ميكانيكية على الجسم، فإنها تسبب تشوهًا يغير مقاومة الشبكات.
تغيرات المقاومة هذه تؤدي إلى عدم توازن دائرة الجسر، مما ينتج عنه إشارة خرج كهربائية قابلة للقياس.
يسمح تصميم الجسر الكامل المتكامل باستشعار كل من الإجهاد وعكسه في عنصر آخر، مما يلغي التأثيرات غير المرغوب فيها مثل الانحناء أو تغيرات درجة الحرارة من الإخراج النهائي.
