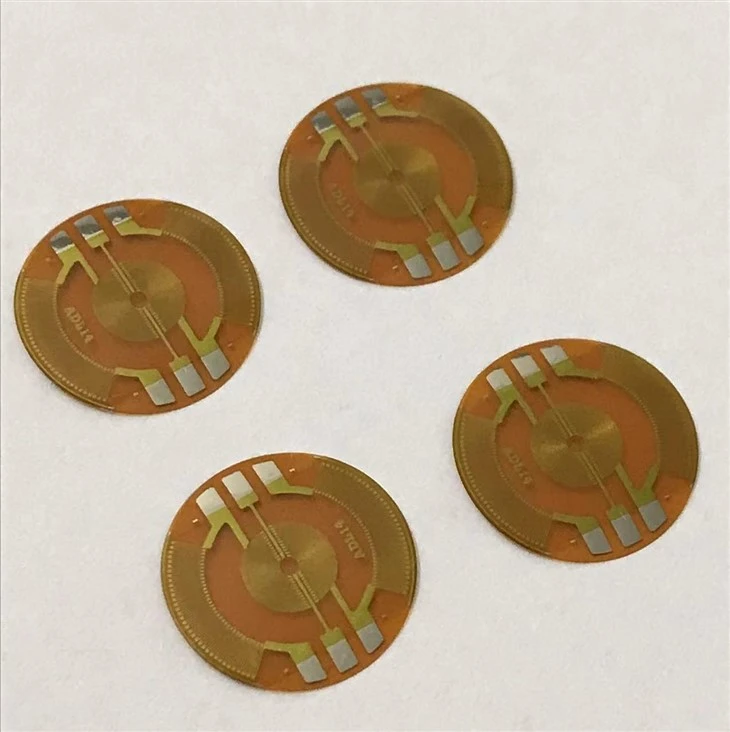

غشاء الحجاب الحاجز الوردة مقاييس سلالة ka سلسلة
تقيس مقاييس سلالة الحجاب الحاجز السلالات الشعاعية والمصوقية في هياكل مثل الأعمدة أو الحزم أو الأعمدة. يتم ترتيبها بشكل شائع في دائرة جسر كامل. عادة ما يتم تكوين عناصر القياس الأربعة في أنماط دائرية أو خطية. يتم وضع العناصر العرضية بالقرب من محيط الناقل ، بينما يتم ربط العناصر الشعاعية بأقرب من المركز.
النموذج: سلسلة سلسلة KA
مادة الناقل: الفينول ألدهيد \/بوليميد \/الايبوكسي
مادة القياس: احباط (سبيكة النحاس النيكل ، كونستانتان أو الكرمة)
المقاومة: 350-1000 أوم
قطر الناقل 8.6 ~ 18 ملم
درجة الحرارة التشغيلية － 20- ＋ 80 درجة ، نطاق تعويض درجة الحرارة ＋ 10- ＋ 80 درجة
ثلاث (3) نقاط لحام ، شروط طويلة مستقرة.
| نموذج | حجم الشبكة (مم) |
حجم الأساس (مم) | مسافة الشبكة (مم) |
| bf (bh) 350-6 ka | Φ6.3 | Φ10.2 | / |
| bf (bh) 350-8 ka | Φ7.8 | Φ8.6 | / |
| bf (bh) 350-10 ka | Φ9.2 | Φ10.2 | / |
| bf 350-12 ka | Φ11 | Φ12 | / |
| bf 350-15 ka | Φ13.8 | Φ15 | / |
| bf 350-18 ka | Φ16.6 | Φ18 | / |
| bf (bh) 1000-6 ka | Φ6. 1 | Φ10.2 | / |
ملحوظة:تتوفر الطرز والأحجام الأخرى وفقًا لطلب العميل
