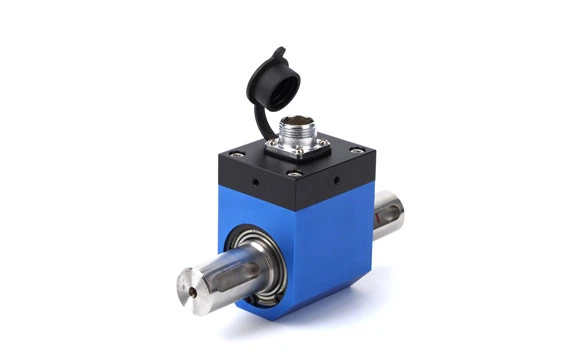

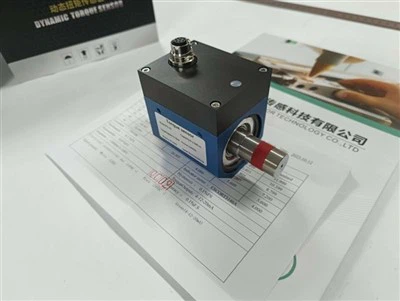

محول عزم الدوران الديناميكي للمعايرة الصناعية

النموذج: DST-01

محولات عزم الدوران الديناميكية هي مكونات حرجة في أنظمة معايرة وجع عزم الدوران ، مما يوفر قياسًا دقيقًا لعزم الدوران المطبق أثناء تعويض قوى التفاعل.

1. دور في أنظمة المعايرة

تتكامل محول عزم الدوران الديناميكي للمعايرة الصناعية مع أنظمة المعايرة التي تتضمن عناصر التحكم في محرك السائر ، وأجهزة استشعار عزم الدوران ، وعمليات الترميز لتحقيقهاعملية اليد اليدوية أو الأوتوماتيكية أو الإلكترونية

أنها تمكين كليهماافتح - حلقة وأغلقت -، ضمان دقة المعايرة من خلال ردود الفعل الحقيقية -

2. الميزات التقنية الحرجة

Teds (IEEE1451.4) دعم: أتمتة معلمات تحديد المستشعر والمعايرة ، وتقليل أخطاء الإعداد

بناء قوي:

الفولاذ المقاوم للصدأ لمقاومة التآكل في البيئات الصناعية

سبيكة الألومنيوم للتطبيقات الخفيفة الوزن

حماية الحمل الزائد: الصمود بنسبة 150 ٪ من الحمل الزائد الآمن و 300 ٪ الحمل الزائد في نهاية المطاف

المرونة البيئية: وحدات تصنيف IP65 ، مقاومة الغبار/دخول الماء

3. التكامل في سير عمل المعايرة

تصاعد: Flange/Square - تصاميم محرك الأقراص تسمح بالاقتران المباشر مع مفاتيح عزم الدوران ، مما يقلل من أخطاء الاختلال

معالجة الإشارة: يتطلب التوافق مع:

دوائر التردد الرباعية لخفض الضوضاء

كابلات محمية (على سبيل المثال ، polyurethane/pvc - محمي) لقياسات الضوضاء منخفضة الدقة-

تعويض درجة الحرارة: حاسمة للانجراف في شروط المختبر/الحقل المتغير

◆ أبعاد:

◆ الميزات والتطبيقات

محول عزم الدوران الديناميكي للمعايرة الصناعية ،الإخراج 5 ~ 15 كيلو هرتز إشارة التردد أو إشارة التيار 4 ~ 20mA ، مناسبة لنقل المسافة- الطويل-.

الميزة صغيرة الحجم ، سهلة الاستخدام وتثبيت ، إشارة قوية مضادة - قدرة التداخل.

المنتج غير - نوع الاتصال ، بدون ارتداء ، أعلى سرعة 8000RPM ، مناسبة لشروط دوران السرعة الطويلة- High -.

إنه منتج جديد تم تطويره من قبل شركتنا على أساس التكنولوجيا الخاصة لجسر سلالة ، وهو مناسب لجميع أنواع مناسبات قياس عزم الدوران مع حجم صغير وسرعة عالية.

◆ Tالمعلمة صدى

المعلمة	تحديد
مجموعة capcity	3،5،10،20،30،100nm (اختياري)
جهد إمدادات الطاقة	± 15V DC (إخراج إشارة التردد) ، 24V DC (الجهد أو إخراج الإشارة الحالية)
إشارة عزم الدوران	5 ~ 15khz (سعة 12V ، 0.0.10khz) ، 4 ~ 20ma ، 1 ~ 5V ، 0-10V (اختياري)
مجموعة من السرعات	0 ~ 1000،3000،6000،8000 دورة في الدقيقة
دقة	±0.25%, ±0.5%
استقرار العام	0.25 ٪ / سنة
مقاومة العزل	أكبر من أو تساوي 2000mΩ (100VDC)
درجة الحرارة المحيطة	-20 ~ 60 درجة
الرطوبة النسبية	0-90 ٪ RH
سعة التحميل الزائد	150%
استجابة التردد	1ms

الملحقات الاختيارية

	عزم الدوران ، مؤشر الملحقات: أدوات التثبيت عرض قيمة عزم الدوران فقط كابل؛ كابل مستشعر عزم الدوران اختياري: دعم RS232
	عداد السرعة الملحقات: أدوات التثبيت عرض قيمة السرعة فقط الكابل: كابل مستشعر عزم الدوران اختياري: RS232.
	أدوات التوصيل الألومنيوم لقدرة صغيرة الصلب سبيكة لسعة متوسطة الفولاذ المقاوم للصدأ لسعة كبيرة
	برنامج الكمبيوتر 1 ، دعم بيانات البيانات ، التخزين ، تنزيل. 2 ، قادرة على عرض بيانات عزم الدوران والسرعة واستهلاك الطاقة إذا كان العداد المتصل بتكنولوجيا المعلومات يدعم هذه الوظائف.
	أجهزة الإرسال: لتحويل الإخراج MV/ V إلى الإخراج التماثلي ، مثل 0-5V/ 0-10V/ 4-20MA
